二代刀片电池刷屏背后：材料表征技术如何筑牢电池革命根基？

近日，比亚迪第二代刀片电池正式官宣上市，直接引爆新能源行业热议！常温9分钟充满、-30℃极寒快充不打折、能量密度暴涨50%，彻底打破磷酸铁锂“续航弱、充电慢"的行业魔咒，实现安全与性能的双向巅峰。

大家惊叹于刀片电池的结构创新与极致性能，却很少关注到：所有颠覆性突破，根源都在材料研发的毫米级精进、纳米级把控。从磷酸锰铁锂复合正极的晶格优化，到硅碳负极的粉体调控，再到电解液、极片辅料的精准配比，每一步性能跃升，都离不开颗粒粒度、粉体流变、XRD、XRF、比表面及孔隙率等核心表征技术的硬核支撑。

今天就带你拆解，二代刀片电池的材料革命，到底靠哪些仪器技术“精准护航"，看懂新能源电池研发的核心密码！

相比第一代刀片电池，二代产品彻底重构材料体系：正极采用磷酸锰铁锂（LMFP）+磷酸铁锂（LFP）复合体系，负极升级为硅碳复合材料，同时搭配超薄集流体、高性能电解液，实现电压平台从3.2V跃升至3.8V，电芯内阻大幅降低，快充、续航、低温性能全面突围。

但材料升级绝非简单“换配方"：锰元素掺杂后的正极晶格稳定性、硅碳负极的膨胀控制、粉体颗粒的堆积效率、离子传输通道的通畅度，每一个微观参数偏差，都会直接影响电池循环寿命、快充速度和安全底线。

而这一切，都需要精准的材料表征仪器，把“看不见的微观特性"变成“可量化的精准数据"，帮研发人员锁定最优方案，这也是二代刀片电池能从实验室走向量产的关键底气。

锁定晶格结构的“核心密钥"

XRD（X射线衍射）

二代刀片正极核心突破是锰元素掺杂改性，XRD技术就是剖析材料晶体结构的“火眼金睛"。通过XRD精准分析磷酸锰铁锂材料的晶格参数、晶相纯度、锰掺杂均匀度，判断晶格是否完整、有无杂相生成，确保锰元素掺杂后，既能提升电压平台，又能保留磷酸铁锂橄榄石结构的高安全性，避免晶格塌陷导致的循环衰减。

同时，针对硅碳负极，XRD可监测硅材料晶型变化，把控无定形硅比例，抑制充放电过程中硅的体积膨胀，筑牢电池循环寿命底线。

银靶透射光路可以对软包电池进行原位充放电衍射测试，让研究者直接表征工况下电池材料的晶体结构变化。简单来说，XRD让研发人员看清材料“内部骨架"，从根源保证电池稳定性。

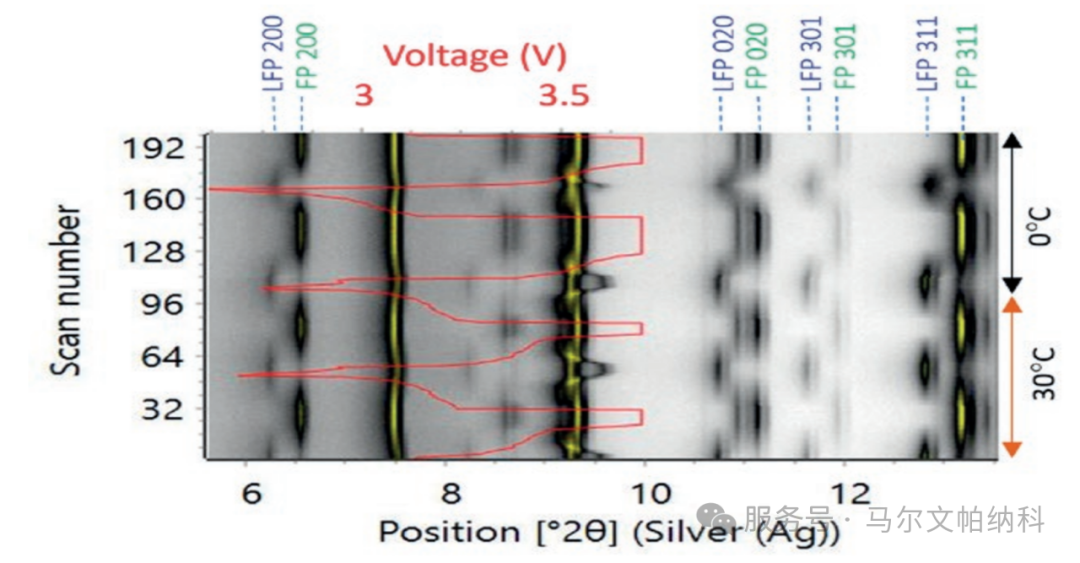

图1 不同温度下LFP软包电池的原位充放电衍射数据

严控成分纯度的“质检标尺"

XRF（X射线荧光光谱）

电池材料的成分纯度、元素配比，直接影响电化学性能与安全性，哪怕微量杂质元素，都会引发副反应、降低电池寿命，甚至埋下安全隐患。

XRF技术可快速、无损检测正负极材料、电解液、集流体的全元素组成，精准定量锰、铁、磷、硅等核心元素比例，同时排查硫、钠、重金属等微量杂质水平。对于二代刀片的复合正极，XRF确保锰元素掺杂比例精准达标，让电压平台、循环性能完美匹配设计预期，是材料研发与来料质检的重要工具。图2-图3展示了EDXRF分析磷酸锰铁锂材料主元素的典型XRF图谱和工作曲线。

图2 磷酸锰铁锂材料主元素的典型XRF图谱

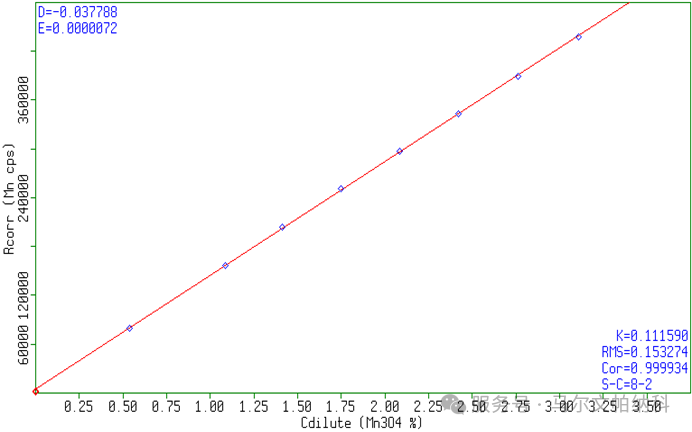

图3 EDXRF测量LFMP中Mn₃O₄的工作曲线

打通离子传输的“高速通道"

比表面及孔隙率分析

想要实现9分钟超快充，核心是打通锂离子“高速传输通道"，而材料的比表面积、孔隙结构，就是决定离子传输速度的关键。

通过比表面及孔隙度分析仪，精准测试正负极材料、极片、隔膜的比表面积、孔径大小与孔隙分布：优化孔隙率，保证电解液充分浸润，缩短锂离子迁移路径；调控孔径大小，避免孔隙度过小阻碍离子传输、过大降低极片强度。二代刀片电池正是通过精准的孔隙结构调控，打造全链路离子“闪通"体系，让超大电流快速通过，实现低温、常温环境下的极速快充，彻底告别充电焦虑。

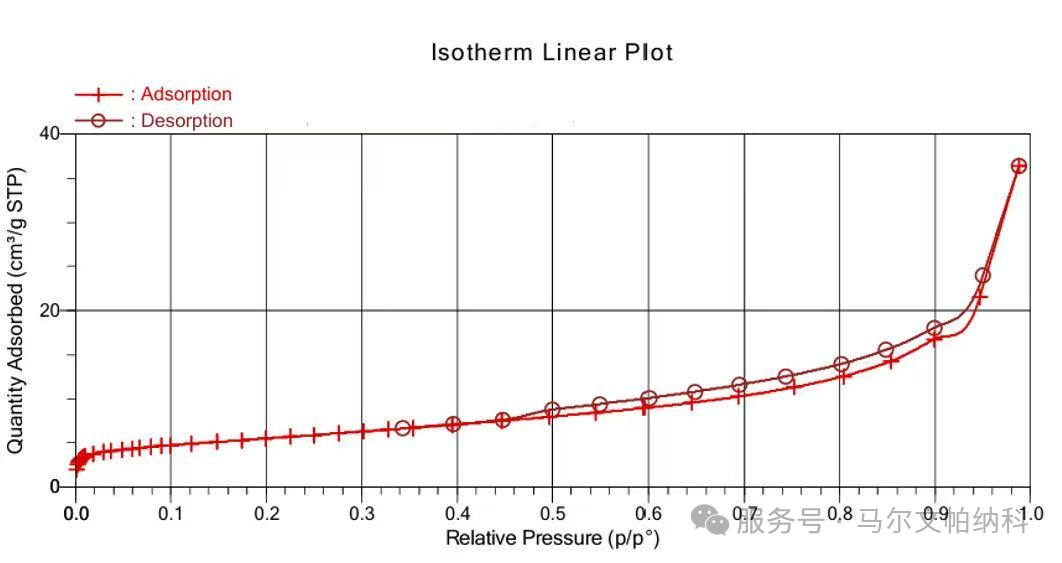

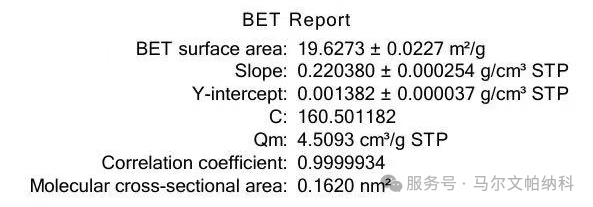

图4 Tristar II Plus 3030测试，使用氮气吸附，某LMFP材料的吸脱附等温线及其BET比表面积。从吸附等温线图上看，磷酸锰铁锂属于大孔或无孔材料。用BET方法得到其比表面在19.6m²/g，与传统磷酸铁锂材料的比表（10m²/g左右）接近。

筑牢快充与续航的“粉体基础"

颗粒粒度+形状分析

电池正负极粉体的粒径大小、分布均匀度、颗粒形貌，直接决定极片压实密度、离子传输效率和电解液浸润性，堪称电池性能的“基础关卡"。

针对二代刀片的复合正极材料，通过激光粒度仪精准把控粒径分布，避免大颗粒导致的极片开裂、局部短路，同时优化小颗粒比例，提升粉体堆积密度，增加单位体积储电能力；针对硅碳负极，通过颗粒形状分析仪筛选球形度更佳的粉体，减少硅材料膨胀应力，缓解循环过程中负极粉化问题，兼顾高容量与长寿命。

核心作用：解决粉体“密堆积、瞬导通"难题，为10C超快充、高能量密度打下物理基础，杜绝因粉体颗粒不均导致的性能短板。

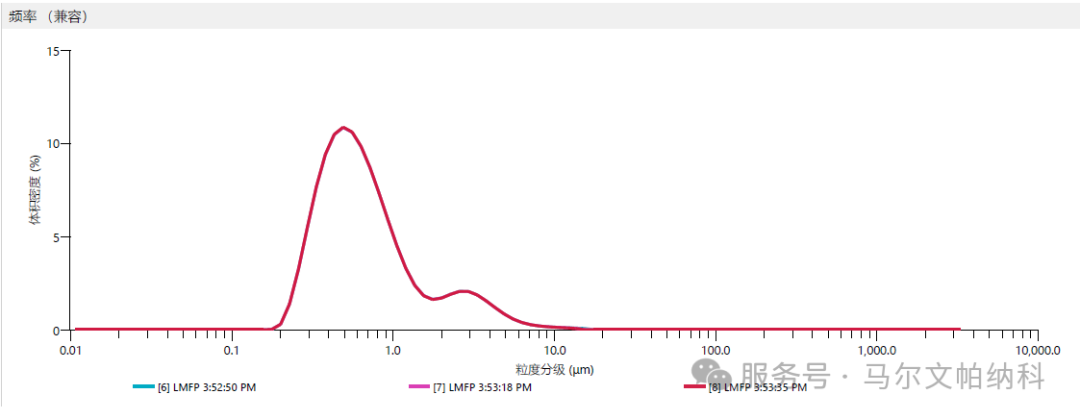

图5 某LMFP正极材料粒径分布图

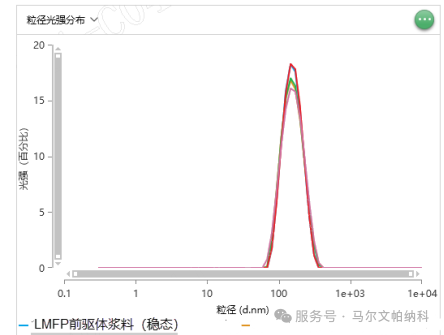

图6 LMFP前躯体浆料粒径分布图

把控量产工艺的“流动密码"

粉体流变性能测试

实验室研发的优质材料，想要规模化量产，必须攻克粉体加工难题。粉体流变仪能精准测试材料的流动性、松装密度、振实密度、剪切性能，判断正极粉体、负极浆料在搅拌、涂布、辊压等工序中的加工适配性。

二代刀片电池采用全新复合粉体，流变性能与传统LFP材料差异显著，通过流变测试优化粉体配方与工艺参数，确保量产过程中极片涂布均匀、无团聚、无缺料，兼顾实验室优异性能与量产一致性，实现大规模稳定交付，这也是二代刀片“发布即量产"的重要工艺保障。

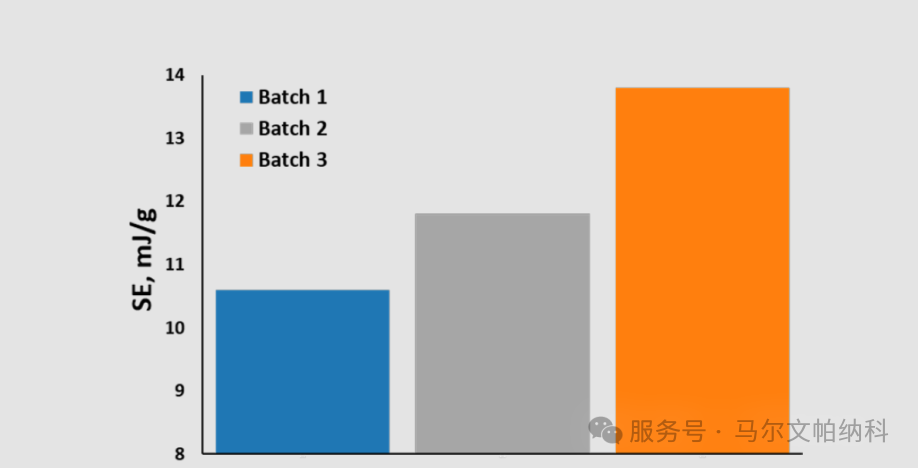

图7 三批LFP的比流动能

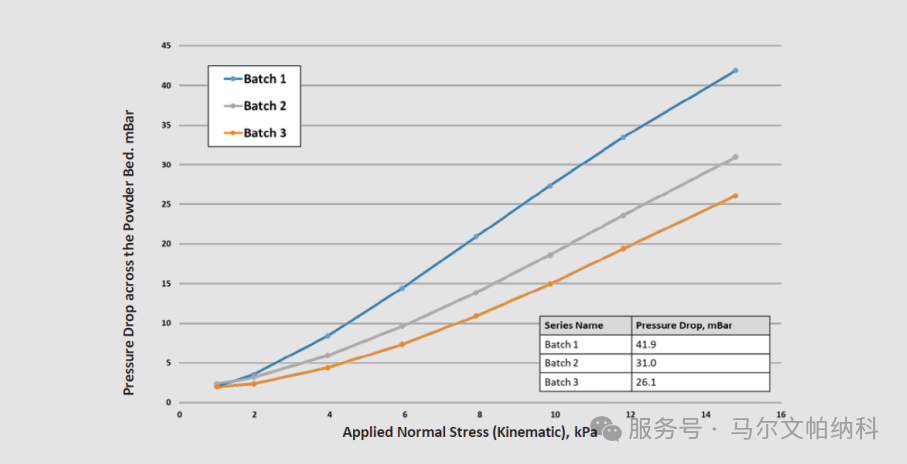

图8 三批LFP的透气性，使用压降表示

从初代刀片电池的安全革命，到二代产品的性能颠覆，新能源电池的竞争，早已从宏观结构创新，下沉到微观材料的精准把控。每一项性能突破，背后都是无数次材料表征测试的打磨；每一组亮眼数据，都离不开高精度仪器的硬核支撑。

马尔文帕纳科作为材料表征技术领域的专家，始终深耕电池材料研发领域，凭借颗粒表征、粉体流变、XRD、XRF、比表面孔隙率、密度等全套分析解决方案，助力电池企业攻克材料研发痛点，把微观特性量化、把工艺参数优化，陪伴行业从实验室走向量产，从性能突破走向规模落地。

马尔文帕纳科先进电池行业解决方案

二代刀片电池的材料升级，只是新能源电池技术迭代的缩影。未来，高精密材料表征仪器，将成为电池企业研发竞争的核心利器，谁能把控微观精准度，谁就能抢占行业技术高地！
