经典回顾 | 马尔文帕纳科三技术联用，完整解析 MOF 药物载体体内降解机制

金属有机框架（MOFs）凭借超高孔隙率、高载药容量、可修饰表面、生物可降解等优势，成为靶向给药、化疗药物递送领域具有潜力的纳米载体。其中铁基 MIL‑100 (Fe) 因生物相容性优异、代谢安全性高，是临床转化研究最多的 MOF 材料。

但 MOF 载体进入体液后会与磷酸盐、蛋白、水分子发生配位竞争，框架逐步瓦解，直接决定药物释放速率、体内蓄积毒性与靶向效率，降解机制是 MOF 药物制剂开发的核心关键质量属性。若无法精准追踪降解全过程的粒径、电位、单颗粒行为变化，极易出现药物突释、脱靶毒副作用、体内蓄积风险等研发痛点。传统单一表征手段仅能获得宏观平均数据，缺失单颗粒微观演化信息，难以完整还原降解全过程。

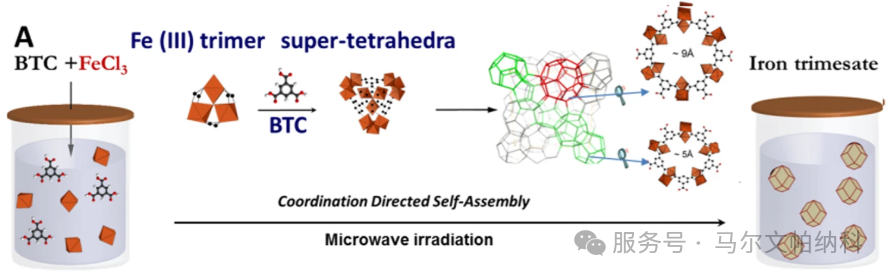

图1 “绿色"水热法合成的MIL-100(Fe) MOFs示意图

本研究采用绿色水热法合成的MIL-100(Fe)纳米颗粒和微米颗粒。纳米MOF平均粒径约200 nm，微米MOF呈双峰分布，主峰约3 μm，次峰约60 μm。降解实验在磷酸盐缓冲液中进行，纳米MOF孵育6小时至2天，微米MOF孵育8天。

依托马尔文帕纳科两套颗粒表征设备+拉曼显微原位分析化学组成互补闭环，三项技术各司其职、数据相互印证，覆盖降解全过程多维度信息：

Zetasizer：发现降解“尺寸不变"反常现象

采用动态光散射 DLS 批量检测体系平均流体力学粒径、粒径分布；同步测定 Zeta 电位，反映 MOF 颗粒表面电荷变化，判断降解过程配体脱落、无定形磷酸铁壳层生成带来的表面界面性质改变。

文中数据显示：MOF 在 PBS 中孵育 2 天，有机配体流失超 30%，但 DLS 测得平均粒径仅由 221±24 nm 小幅降至 187±22 nm，直观证明 MOF 降解并非整体溶解，而是内部晶体侵蚀、外层生成无机无定形壳层，颗粒宏观尺寸保持稳定，打破 “降解必然粒径大幅下降" 的传统认知。

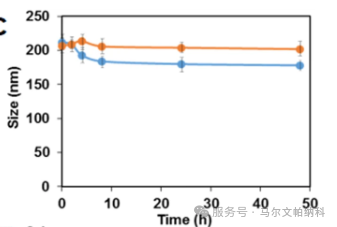

图2：DLS检测MOF降解前后粒径变化对比曲线

NanoSight：可视化验证单颗粒尺寸

DLS 仅能提供体系平均粒径，易受团聚、降解杂相干扰产生偏差；NTA 实现单颗粒可视化计数与粒径分布统计，逐帧捕捉每一颗 MOF 颗粒布朗运动轨迹，精准区分完整晶体、降解破碎颗粒、新生磷酸铁纳米碎片，量化不同降解阶段颗粒数量占比。

在这种互补的方法中，通过纳米颗粒跟踪分析（NTA）确定单个纳米MOF的尺寸，该方法结合了光学显微镜和激光照明单元。每个颗粒的平均直径是根据其在布朗运动中的轨迹计算的，使用斯托克斯–爱因斯坦方程。得到的平均直径为196±59nm（见图3）与DLS和TEM研究的结果一致。这些发现支持纳米MOF颗粒尺寸分布相对较窄的事实。

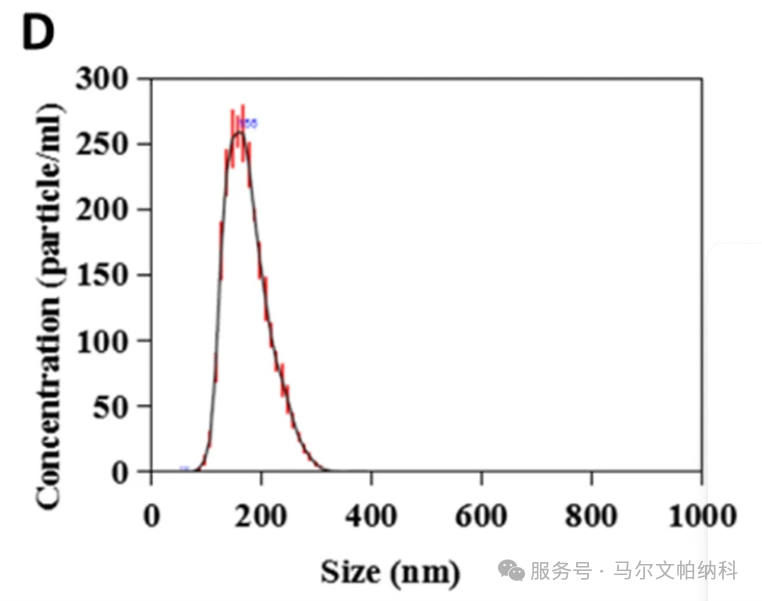

图3：纳米MOF的尺寸分布

Morphologi 拉曼显微成像：单颗粒“活检"揭示降解机制

这是本研究的核心突破！DLS和NTA给出颗粒物理尺寸信息，由拉曼显微补足微观化学结构证据：可对同一颗 MOF 颗粒分区扫描，同步采集完整晶体内核、外层侵蚀壳层的特征拉曼峰。

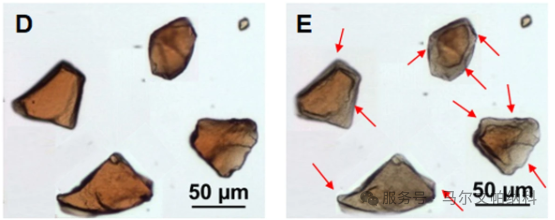

• 形貌观察：微米MOF在PBS中降解8天后，出现明显的“红核-灰壳"结构，核心保持原始红色，壳层变为灰色。




• 区域光谱分析：核心区域拉曼光谱保留完整的MOF晶体特征峰（210 cm⁻¹铁结构峰、800-1000 cm⁻¹三甲酸配体峰）；壳层区域MOF特征峰消失，出现磷酸铁宽峰，证实配体被磷酸根取代。




• 动态追踪：自动成像每30 min记录同一颗粒的变化，发现颗粒颜色在最初6小时快速变化（表面快速反应），随后进入缓慢推进阶段（扩散控制）——完整构建了降解动力学模型。

技术优势凸显：传统方法只能分析颗粒群体平均值，而Morphologi实现了对同一颗粒不同区域的“原位活检"，直接证明了“侵蚀前沿"的存在和降解产物的化学本质。

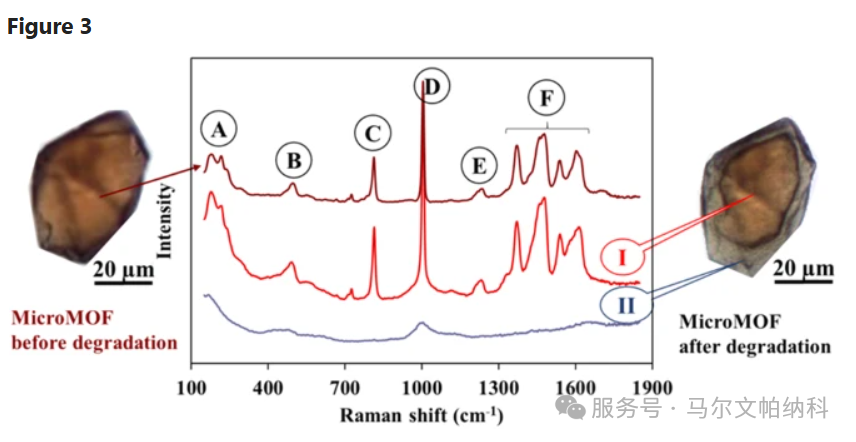

图4：单颗MOF颗粒拉曼微区扫描成像，内核/壳层光谱对比图

同时对比载药、环糊精包覆改性 MOF 样品，拉曼 + 粒径电位数据共同证明：药物负载、表面修饰不会破坏 MOF 三维框架，仅降低磷酸根竞争速率，提升生理稳定性。

1. 多尺度数据互补，规避单一检测局限性

• DLS 快速高通量批量筛查平均粒径、电位，适合降解动力学批量取样监测；

• NTA 单颗粒计数，消除团聚干扰，精准量化降解碎片生成比例；

• 拉曼显微原位化学成像，定位颗粒内部降解区域，从分子层面解释粒径变化背后的化学机理。

三者联用实现宏观整体 - 单颗粒个体 - 微区分子结构全尺度信息串联，充分解释了 “配体大量流失但颗粒尺寸不变" 的反常现象，阐明核壳降解本质。

2. 动态全程追踪，还原真实生理降解动力学

实验持续 8 天梯度取样，马尔文帕纳科 DLS+NTA 可快速完成批量样品检测，同步输出粒径、电位、颗粒浓度时序数据，清晰建立磷酸盐浓度、颗粒尺寸与降解速率的量化关系：磷酸根浓度越高、MOF 粒径越小，降解速度越快；微米级 MOF 降解周期显著长于纳米 MOF。整套检测自动化程度高，大幅缩短多时间梯度样品表征周期，适配制剂稳定性长期考察需求。

3. 适配药物改性 MOF 体系，支撑制剂配方开发

研究分别测试裸 MOF、载药 MOF、环糊精包覆改性 MOF 三组样品：

• 马尔文帕纳科 Zeta 电位数据区分改性前后表面电荷差异，预判体内蛋白吸附行为；

• NTA 验证改性后颗粒分散稳定性，无明显团聚；

• 拉曼光谱确认包覆层不会破坏 MOF 晶体骨架。三者联用可快速评估表面修饰、载药工艺对载体降解速率、体内稳定性的调控效果，直接指导靶向制剂处方优化。

4. 无损检测，样品可回收联动其他表征

DLS、NTA 均为液相无损检测，测试后 MOF 悬浮液可回收用于后续拉曼、穆斯堡尔谱等测试，一套样品完成多维度分析，大幅节约珍贵纳米药物样品，降低研发成本，契合高duan药用 MOF 小批量合成的实验场景。
