MP工具箱 | Mastersizer Xplorer软件中如何添加特殊表征值？

在Mastersizer激光粒度仪进行粒度测试的实际工作中，我们常常会遇到客户需要添加一些特殊定义的粒度表征值的需求，例如 D40/D90、DGV 等，而软件自带的参数列表中通常不直接提供这些选项。但不必着急，Mastersizer Xplorer软件具备良好的扩展性，支持自定义编程。针对这些特殊需求，我们可以借助软件的编程功能，灵活定义并添加这些定制化的粒度参数。

以下就为您介绍DGV特征值的定义以及如何添加DGV的具体步骤。

检查软件功能

首先，仔细查看马尔文软件的数据分析或统计模块。有些仪器软件可能会在高级统计选项或导出数据中提供基于对数正态分布（Log - Normal Distribution）的统计参数，其中可能包含几何平均直径（Geometric Mean Diameter)，通常记为 Dg 。

你需要确认这是否是基于体积分布的几何平均直径（Dgv)。

原始数据导出后计算

如果软件不直接提供，你可以：

• 将粒度分布的原始数据（每个粒径区间对应的体积百分比）导出到 Excel 或其他数据处理软件。

• 使用公式进行计算。对于体积几何平均直径（Dgv)，其计算公式为：

 log(Dgv)=∑(v_i*log(d_i))/Σv_i

其中：

v_i是第i个粒径区间对应的体积百分比。

d_i是第i个粒径区间的代表直径（通常取区间中值）。

• 然后计算 Dgv =10^(1og(Dgv))。

1. 将已经编辑好的自定义计算程序文件：Geometric Mean Calc.mcal文件粘贴到以下路径：

   C:\ProgramData\Malvern Instruments\Mastersizer 3000\Workspace\User Calculations

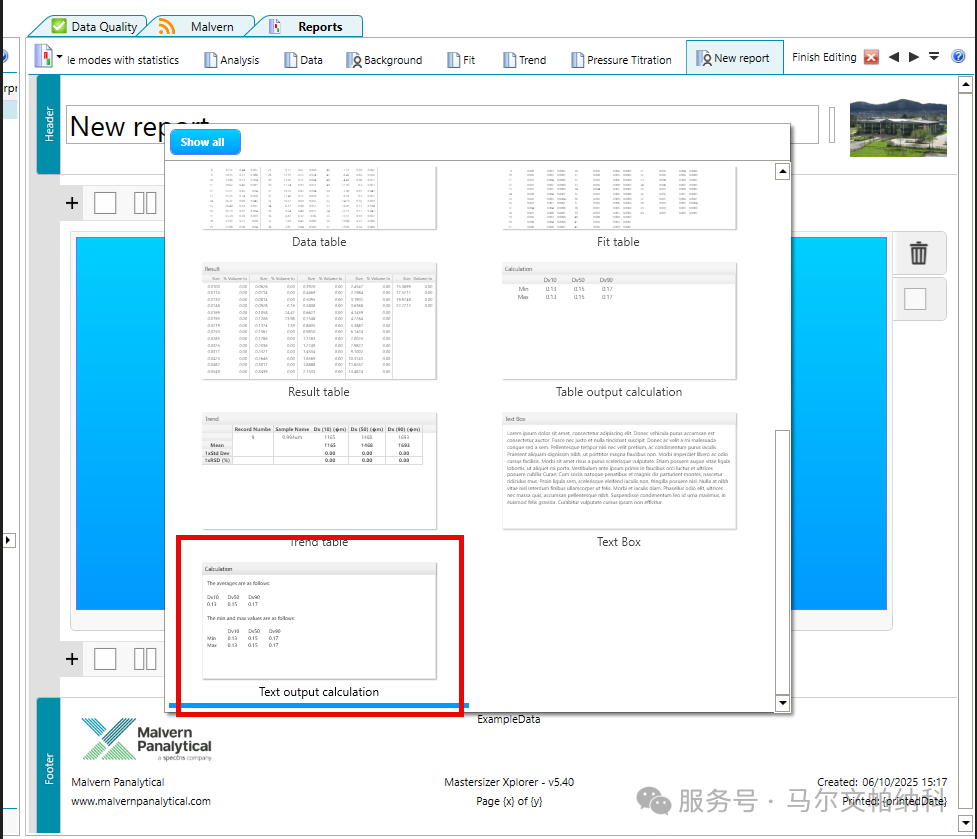

2. 下图使用编辑报告的功能，在报告中添加“Text Output Calculation"组件

3. 通过编辑属性方式，在文本框中调用存储的Dgv程序

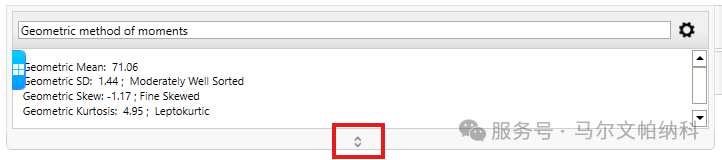

4. 鼠标点击并拖动修改文本框大小

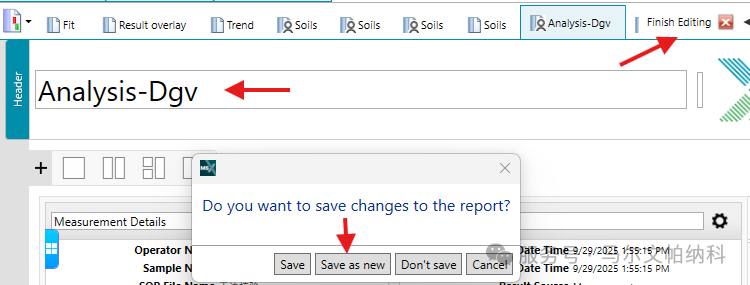

5. 保存报告模板

完成以上步骤后，您就可以在粒度测试中实现特殊表征值的定义和调用。

更多特殊编程需求，可咨询马尔文帕纳科客户热线
