激光粒度测试湿法结果偏差原因分析与系统排查指南（下篇）

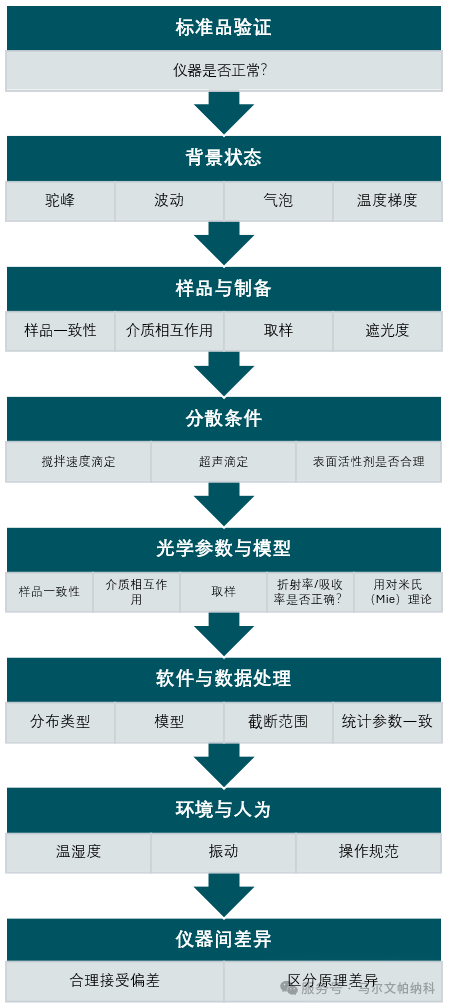

在上一篇中我们从仪器、样品制备、背景状态及分散条件几个方面盘点了可能造成激光粒度仪湿法检测结果偏差的部分原因，但当上述角度都没有找到时？您可以试着从本文所述其他角度再排除一下。文末汇总了排查顺序和要点，点击收藏，若遇到数据异常时对照排查更方便。

这是许多用户容易忽略但影响深远的环节，尤其对于亚微米至数微米颗粒。

1. 折射率

影响散射光角的计算。对于小于10 μm的颗粒，折射率输入错误会导致粒径明显偏差。

必须根据样品材料查询文献或使用仪器数据库中的标准值。

2. 吸收率（折射率的虚部）

描述颗粒对光的吸收程度，设置错误可导致粒径偏大或偏小数倍。

3. 散射理论的选择

Mie理论：适用于所有粒径，但需要准确的折射率与吸收率。对于小于50 μm的颗粒，必须使用Mie理论。

Fraunhofer近似：假设颗粒不透明且粒径远大于波长。仅适用于 >50 μm 的粗颗粒，且对透明颗粒会引入误差，不要将其用于细颗粒。

4. 颗粒形状假设

激光粒度仪默认颗粒为球形，输出的是等效球直径。

对于针状、片状等非球形颗粒，测试结果与真实尺寸（如长度、宽度）存在系统偏差。这是原理导致，不是错误，但在与其他方法对比时需要注明。

不同软件设置可能导致同一原始数据输出不同结果。

1. 分布类型

体积分布：激光粒度仪的默认输出。每个粒径区间的贡献按颗粒体积加权。

数量分布：按颗粒个数加权。显微镜/电镜通常报告数量分布。

重要提示：体积分布与数量分布不可直接比较。例如，少量大颗粒在体积分布中占比很高，但在数量分布中几乎不可见。若需对比，应进行数学转换（但转换对分布形态敏感，建议保持相同分布类型）。

2. 分析模型

通常选择通用模型（General Purpose），不预设峰形。

若强制选择单峰模型或多峰模型，而样品实际分布与之不符。

3. 数据截断范围

软件允许手动设置粒度测量范围（如 0.1 ~ 1000 μm）。

若截断范围过窄，会丢失真实存在于截断之外的颗粒信号，造成“假性一致"或拖尾截断。应确保截断范围覆盖样品预期分布的完整区间。

1. 实验室环境

温度波动：会导致分散剂折射率变化，影响背景和测量。

振动：强烈振动可使光路偏移。仪器应放置在稳固防振台面上。

2. 操作人员

不同操作者的加样速度、清洗程序、记录习惯可能引入差异。

建议：制定详细的标准操作程序（SOP），并定期进行人员间重复性验证。

即使所有条件相同，不同仪器之间也可能存在固有偏差。

1. 同品牌不同型号

光路设计（如透镜焦距、检测器角度数量）、算法细节可能存在差异。

2. 不同品牌

不同厂家的反演算法差异较大。建议在对比时使用相同的标准品建立转换关系。

3. 与图像法（显微镜/电镜）对比

这是最常见的错误对比。激光粒度法测的是等效球直径（体积分布），图像法测的是实际投影尺寸（数量分布）。

对于非球形颗粒，二者数值上没有直接可比性。例如，棒状颗粒的激光粒度D50可能介于短径与长径之间。若强行对比，应先通过理论模型或经验公式将一种分布转换为另一种，或仅在趋势上定性比较。
