【热点应用】从研发到量产：硫化物电解质粒径表征可行方案

全固态锂电池凭借其高能量密度与本质安全性，被誉为下一代动力电池的终极解决方案。其中，硫化物固态电解质因其媲美液态电解质的超高离子电导率，成为最具产业化潜力的核心材料之一。然而，硫化物材料易氧化、硬度低、易团聚特性，为其粉体加工与质量控制带来了严峻挑战：

• 易氧化：对水氧极度敏感，要求全过程严格惰性气体保护；

• 硬度低：颗粒在加工中易发生形变与破碎，一次粒径难以准确获取；

• 易团聚：高表面能导致颗粒强烈团聚，形成二次颗粒，掩盖真实粒径分布。

这些特性直接影响材料最终性能：不真实的粒径数据，将导致粉碎工艺“失准"、浆料制备“失稳"、电池界面“失和"。因此，如何获得硫化物粉体真实、可靠的粒径分布数据，以指导从粉碎到涂布的每一道关键工艺，成为解锁其工程化应用的核心前提。

本实验以典型硫化物电解质粉体为对象，系统考察了分散介质、添加剂、超声能量及热效应对测试结果的影响，旨在建立可复现的最优测试方案。

分散介质的选择遵循化学惰性、非溶解性、分散稳定性、仪器兼容性四大原则，按水 → 醇 → 酯 → 短链烷烃 → 长链烷烃路径系统筛选。鉴于硫化物对水、醇敏感，研究从酯类及烷烃开始。

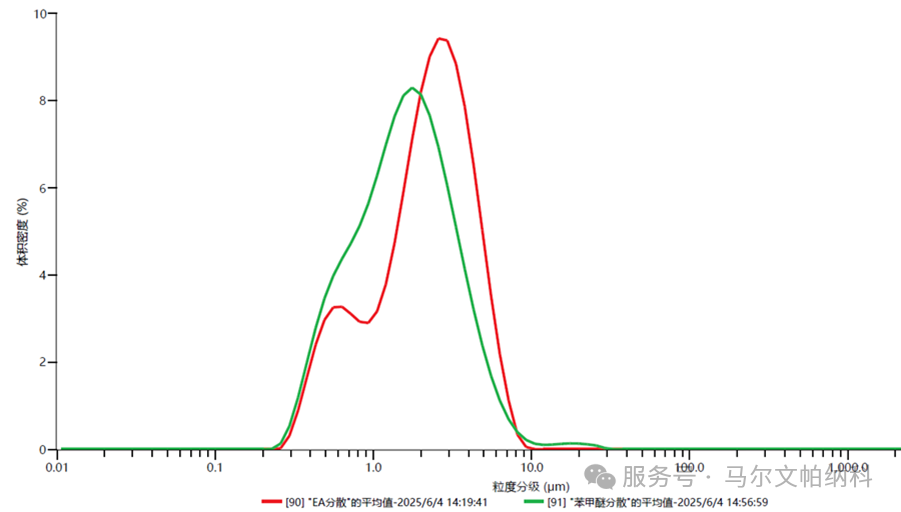

图1：乙酸乙酯和苯甲醚为分散介质的粒度分布图对比

图1 结果显示苯甲醚的Dv10、Dv50、Dv90均全面优于乙酸乙酯，证明其对硫化物颗粒具有更卓越的润湿与解团聚能力，被确立为基础分散介质。

值得一提的是，苯甲醚体系在大颗粒端呈现微小“拖尾"。这并非缺陷，而是其高分辨能力的体现——在分散能力较弱的乙酸乙酯中被“隐藏"的顽固大颗粒，在苯甲醚中被清晰分离出来，为上游工艺优化提供了关键诊断信息。

 为进一步优化分散效果，我们尝试引入非离子型表面活性剂Span85，通过空间位阻效应抑制颗粒再团聚。

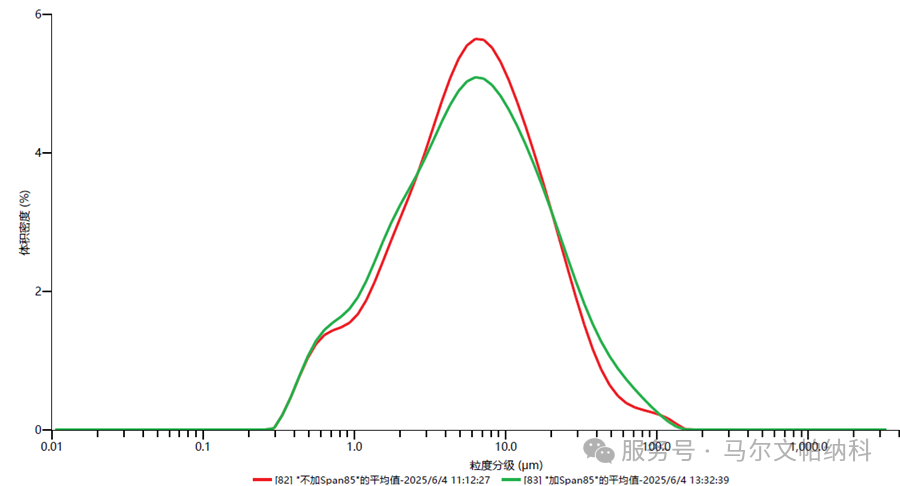

图2：添加Span85前后的粒度分布图对比

图2数据显示添加Span85后，Dv10与Dv50略有减小，表明其对细颗粒软团聚有分散作用；但Dv90轻微增大，提示其对硬团聚或异常大颗粒分散效果有限。

这一结果证明：在优化超声条件下，苯甲醚体系自身已具备良好的分散稳定性，无需额外添加剂，从而简化流程、降低杂质引入风险。

超声分散需遵循三大原则：

1. 能量匹配：粒径越小，所需超声能量越大；

2. 避免破碎：易碎样品需警惕过度超声，可借助显微镜观察验证；

3. 强度优先：增加超声强度比延长超声时间更有效，过度延时会因热效应引发二次团聚。

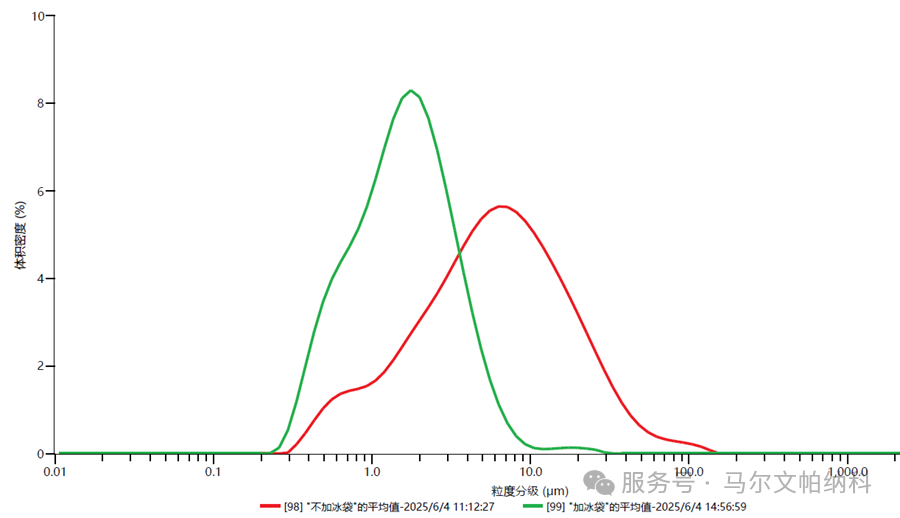

 为量化热效应影响，我们设计对照实验：相同超声功率下，一组加冰袋控温，另一组不加。结果（图3）显示：加冰袋组的Dv50显著小于未冷却组，无可辩驳地证明——超声热量是导致颗粒二次团聚、夸大测量结果的“元凶"之一。

图3：冰袋控温前后的粒度分布图对比

因此，最终方案不仅规定超声功率与时间，更将有效热管理（如冰浴冷却）纳入标准操作程序，确保测试过程热力学稳定，获得真实可靠的数据。

通过上述实验得出“Mastersizer 3000plus+苯甲醚分散 + 优化超声 + 冰袋控温"的测试方案，为硫化物固态电解质的粒度分析提供了可复现、可推广的测试标准。

展望未来，随着硫化物固态电解质迈向产业化，粒度分析的角色将从“研发辅助工具"升级为“质量管控核心节点"。在线监测、图像融合、智能化方法开发将成为趋势，跨行业经验的积累也将持续赋能这一新兴领域的工艺突破。
